Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Permalloy | Cấu trúc cuộn dây: | Lõi hình xuyến |
|---|---|---|---|
| Sử dụng: | CT | kích thước: | 10 * 20mm |
| Điểm nổi bật: | Lõi biến áp cố định 20mm,Lõi biến áp cố định cuộn dây,Lõi hình xuyến 20mm |
||

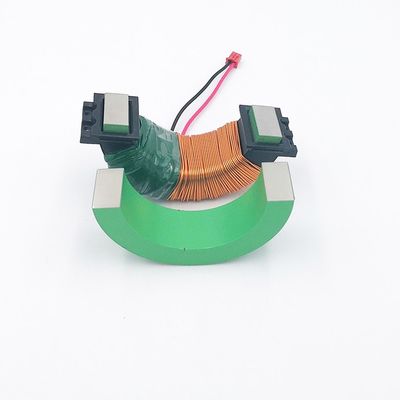

Cuộn dây điện 10 * 20mm Permalloy cho máy biến áp hiện tại
Nguyên lý của máy biến dòng dựa trên nguyên lý cảm ứng điện từ.Máy biến dòng được cấu tạo bởi một lõi kín và các cuộn dây.Dây quấn sơ cấp của nó có rất ít vòng dây, được mắc theo dòng của dòng điện cần đo.Do đó, nó thường có tất cả các dòng điện chạy qua đường dây.Dây quấn thứ cấp có số vòng dây tương đối lớn.Nó được nối nối tiếp với dụng cụ đo và mạch bảo vệ, và điện cảm lẫn nhau Khi máy biến áp làm việc, vòng thứ cấp của nó luôn đóng, do đó trở kháng của cuộn nối tiếp của thiết bị đo và vòng bảo vệ là rất nhỏ, và trạng thái làm việc của máy biến dòng là gần ngắn mạch.
Thông số
| Kích thước (mm) | Dòng điện đầu vào (A) | Công suất đầu ra (mW) |
| 55 * 65 * 5 | 10 | 13mW phút |
| 55 * 75 * 10 | 5 | 38mW phút |
| 55 * 75 * 12 | 5 | 45mW phút |
| 48 * 68 * 15 | 5 | Tối thiểu 50mW |
| 55 * 75 * 20 | 3 | 45mW phút |
tham số:
| KÍCH THƯỚC | Đầu vào hiện tại | Tỉ lệ lần lượt | Khối lượng công việc | Vôn | Công suất ra |
| 55 * 65 * 5mm | 10A | 900T | 1 nghìn | 3.7V | 13mW |
| 55 * 75 * 10mm | 5A | 400T | 400Ω | 3,9V | 38mW |
| 54 * 78 * 12mm | 5A | 500T | 1 nghìn | 7V | 49mW |
| 67 * 47 * 15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55 * 75 * 20mm | 3A | 250T | 500Ω | 4,3V | 36mW |
| 95 * 75 * 20mm | 3A 5A | 250T | 400Ω 300Ω | 3,4V 4,5V | 28mW 67mW |
| 85 * 55 * 25mm | 3A 5A | 250T | 600Ω 500Ω | 5,4 v 7,6 v | 48mW 115mW |
| 88 * 67 * 10mm | 5A | 400T | 500Ω | 4,5V | 40mW |
| 72 * 47 * 27mm | 3A 5A | 250T | 600Ω 500Ω | 5,6V 7,7V | 52mW 118mW |
| 63 * 50 * 12mm | 5A | 400T | 300Ω | 2,9V | 28mW |
| 58 * 42 * 8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58 * 45 * 20mm | 5A | 400T | 300Ω | 5,3V | 46mW |
| 50 * 35 * 15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48 * 38 * 10mm | 5A | 900T | 1 nghìn | 4,7V | 22mW |
| 43 * 33 * 6mm | 5A | 900T | 600Ω | 2,6V | 11mW |
| 40 * 25 * 15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43 * 33 * 9mm | 5A | 900T | 1 nghìn | 4,5V | 20mW |
