Thông tin chi tiết sản phẩm:
|
Vật liệu: | Permalloy | Kết cấu: | Lõi hình xuyến |
---|---|---|---|
Ứng dụng: | Bảo vệ, Đo lường | Tên: | lõi cố định |
Điểm nổi bật: | Máy biến áp lõi sắt mềm 13mW,Máy biến áp lõi sắt mềm 10mm UL,lõi máy biến áp hình xuyến vĩnh viễn UL |

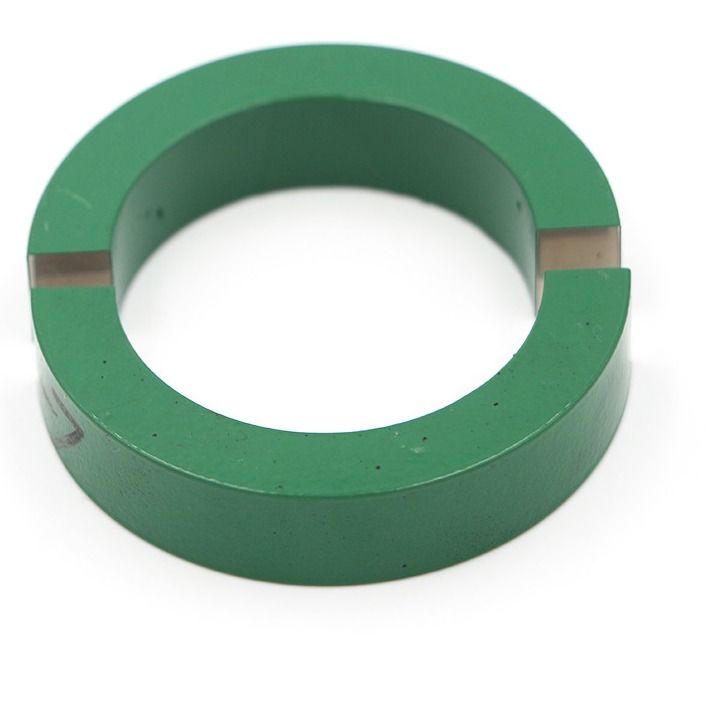

Hợp kim sắt-niken lõi Permalloy cho máy biến áp hiện tại
Permalloy thực chất là hợp kim sắt-niken (FeNi) với lực kháng từ rất thấp, trong khi mật độ từ bão hòa Bs, độ từ thẩm và nhiệt độ Curie đều cao, gần bằng sắt nguyên chất.Đa nguyên tố cố định, độ từ thẩm tương đối ban đầu có thể đạt 30.000 đến 80.000, nhưng điện trở suất thấp, khoảng 10-7Ω-m, nó có thể được chế biến thành các lát rất mỏng, vì vậy nó có thể được sử dụng lên đến (20-30) kHz tần suất làm việc.Các dải mỏng Permalloy có độ dày 0,02mm thường được sử dụng trong cơ khí trong nước, ngoài ra còn có các dải mỏng dày 0,005mm.Tuy nhiên, do sự cách điện của bề mặt dải mỏng trong quá trình quấn của lõi từ, hệ số lấp đầy của nó bị giảm đi rất nhiều nên trong kỹ thuật ít sử dụng.Khi tần số ứng dụng vượt quá 30kHz, do điện trở suất thấp của permalloy, sự mất mát của nó sẽ tăng lên đáng kể.
Thông số
Kích thước (mm) | Dòng điện đầu vào (A) | Công suất đầu ra (mW) |
55 * 65 * 5 | 10 | 13mW phút |
55 * 75 * 10 | 5 | 38mW phút |
55 * 75 * 12 | 5 | 45mW phút |
48 * 68 * 15 | 5 | Tối thiểu 50mW |
55 * 75 * 20 | 3 | 45mW phút |
tham số:
KÍCH THƯỚC | Đầu vào hiện tại | Tỉ lệ lần lượt | Khối lượng công việc | Vôn | Công suất ra |
55 * 65 * 5mm | 10A | 900T | 1 nghìn | 3.7V | 13mW |
55 * 75 * 10mm | 5A | 400T | 400Ω | 3,9V | 38mW |
54 * 78 * 12mm | 5A | 500T | 1 nghìn | 7V | 49mW |
67 * 47 * 15mm | 5A | 400T | 750Ω | 6V | 48mW |
55 * 75 * 20mm | 3A | 250T | 500Ω | 4,3V | 36mW |
95 * 75 * 20mm | 3A 5A | 250T | 400Ω 300Ω | 3,4V 4,5V | 28mW 67mW |
85 * 55 * 25mm | 3A 5A | 250T | 600Ω 500Ω | 5,4 v 7,6 v | 48mW 115mW |
88 * 67 * 10mm | 5A | 400T | 500Ω | 4,5V | 40mW |
72 * 47 * 27mm | 3A 5A | 250T | 600Ω 500Ω | 5,6V 7,7V | 52mW 118mW |
63 * 50 * 12mm | 5A | 400T | 300Ω | 2,9V | 28mW |
58 * 42 * 8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
58 * 45 * 20mm | 5A | 400T | 300Ω | 5,3V | 46mW |
50 * 35 * 15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
48 * 38 * 10mm | 5A | 900T | 1 nghìn | 4,7V | 22mW |
43 * 33 * 6mm | 5A | 900T | 600Ω | 2,6V | 11mW |
40 * 25 * 15mm | 5A | 400T | 500Ω | 5V | 50mW |
43 * 33 * 9mm | 5A | 900T | 1 nghìn | 4,5V | 20mW |
