Thông tin chi tiết sản phẩm:
|
cốt lõi: | Permalloy | Đầu vào chính: | 5A |
---|---|---|---|
Công suất ra: | 50MW tối thiểu | Vôn: | 7VAC |
Cấu trúc cuộn dây: | Hình xuyến | Sử dụng: | Bảo vệ, Đo lường |
Điểm nổi bật: | Lõi Permalloy 48mm,Lõi Permalloy 15mm,Lõi biến áp từ tính có độ thấm cao 48mm |

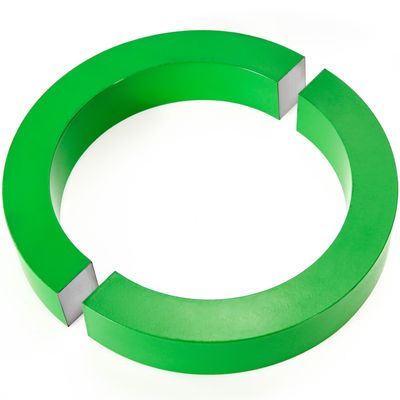

Hợp kim sắt-niken lõi Permalloy có độ thấm cao cho máy biến áp hiện tại
Permalloy thường đề cập đến các hợp kim sắt-niken với hàm lượng niken trong khoảng 30 đến 90%.Nó là một hợp kim từ mềm được sử dụng rất rộng rãi.Thông qua công nghệ thích hợp, các đặc tính từ tính có thể được kiểm soát hiệu quả, chẳng hạn như độ từ thẩm ban đầu vượt quá 105, độ từ thẩm tối đa vượt quá 106, lực kháng từ thấp đến 2 ‰ Oersted, hệ số hình chữ nhật gần bằng 1 hoặc gần bằng 0, Permalloy với cấu trúc tinh thể lập phương tâm mặt có độ dẻo tốt và có thể được gia công thành các dải băng siêu mỏng 1μm và nhiều hình thức sử dụng khác nhau.Các hợp kim thường được sử dụng là 1J50, 1J79, 1J85, v.v.Cảm ứng từ bão hòa của 1J50 thấp hơn một chút so với thép silic, nhưng độ từ thẩm của nó cao hơn thép silic hàng chục lần và độ hao hụt sắt của nó cũng thấp hơn thép silic từ 2 đến 3 lần.Nó được chế tạo thành một máy biến áp có tần số cao hơn (400 ~ 8000Hz) và dòng không tải nhỏ.Nó thích hợp để chế tạo một máy biến áp tần số cao nhỏ dưới 100W.1J79 có hiệu suất toàn diện tốt và phù hợp với máy biến áp tần số cao và điện áp thấp, lõi chuyển mạch bảo vệ chống rò rỉ, lõi điện cảm chế độ chung và lõi biến dòng.Độ từ thẩm ban đầu của 1J85 có thể đạt hơn một trăm nghìn 105, thích hợp cho các máy biến áp đầu vào và đầu ra tần số thấp hoặc tần số cao, cuộn cảm chế độ thông thường và máy biến dòng chính xác cao với tín hiệu yếu.
Ứng dụng:
Chúng thích hợp cho các ứng dụng trong từ trường yếu, có thể được sử dụng để sản xuất máy biến áp có độ nhạy cao và công suất nhỏ, bộ khuếch đại từ công suất thấp, rơ le, đầu thiết bị ghi từ, máy biến dòng thứ tự không, bộ chuyển đổi nguồn, máy biến dòng chính xác, bộ khuếch đại từ , biến áp nguồn, cuộn cảm, biến áp xung, biến áp xung đổi cực, bộ chuyển đổi điện áp một chiều, bộ điều chế từ, phần tử điện cảm không đổi, biến áp xung đơn cực, tấm chắn từ, v.v.
Thông số
Kích thước (mm) | Dòng điện đầu vào (A) | Công suất đầu ra (mW) |
55 * 65 * 5 | 10 | 13mW phút |
55 * 75 * 10 | 5 | 38mW phút |
55 * 75 * 12 | 5 | 45mW phút |
48 * 68 * 15 | 5 | Tối thiểu 50mW |
55 * 75 * 20 | 3 | 45mW phút |
tham số:
KÍCH THƯỚC | Đầu vào hiện tại | Tỉ lệ lần lượt | Khối lượng công việc | Vôn | Công suất ra |
55 * 65 * 5mm | 10A | 900T | 1 nghìn | 3.7V | 13mW |
55 * 75 * 10mm | 5A | 400T | 400Ω | 3,9V | 38mW |
54 * 78 * 12mm | 5A | 500T | 1 nghìn | 7V | 49mW |
67 * 47 * 15mm | 5A | 400T | 750Ω | 6V | 48mW |
55 * 75 * 20mm | 3A | 250T | 500Ω | 4,3V | 36mW |
95 * 75 * 20mm | 3A 5A | 250T | 400Ω 300Ω | 3,4V 4,5V | 28mW 67mW |
85 * 55 * 25mm | 3A 5A | 250T | 600Ω 500Ω | 5,4 v 7,6 v | 48mW 115mW |
88 * 67 * 10mm | 5A | 400T | 500Ω | 4,5V | 40mW |
72 * 47 * 27mm | 3A 5A | 250T | 600Ω 500Ω | 5,6V 7,7V | 52mW 118mW |
63 * 50 * 12mm | 5A | 400T | 300Ω | 2,9V | 28mW |
58 * 42 * 8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
58 * 45 * 20mm | 5A | 400T | 300Ω | 5,3V | 46mW |
50 * 35 * 15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
48 * 38 * 10mm | 5A | 900T | 1 nghìn | 4,7V | 22mW |
43 * 33 * 6mm | 5A | 900T | 600Ω | 2,6V | 11mW |
40 * 25 * 15mm | 5A | 400T | 500Ω | 5V | 50mW |
43 * 33 * 9mm | 5A | 900T | 1 nghìn | 4,5V | 20mW |
